RS-232串口通讯线调试的时候我们需要注意这4点

发布时间:

2022-11-24 09:08

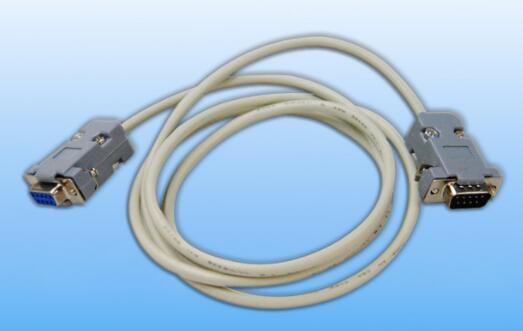

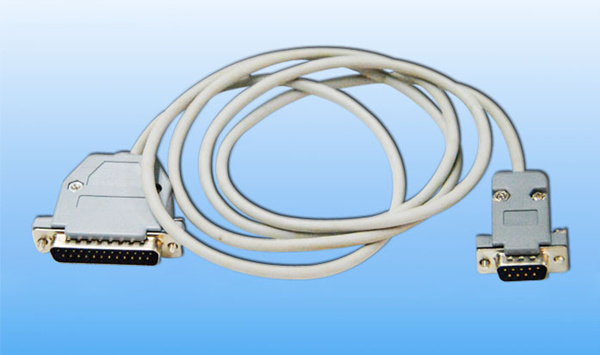

  RS-232串口通讯线也分直通和交叉,直通的一般用于延长或连接PC和设备,PC上的一般是,设备上的一般是母头,带针状的接头是,带孔状的接头是母头所以可以通用,交叉用于PC和PC对接,两头多为母头,它们的区别是两端管脚连接的方式不同,直通串口通讯线连接x管脚到x管脚,比如一端的第1个管脚连接的另一端的第1个管脚,对绞线,将传输线和接收线对绞,比如一端的第4个管脚连到了另一端的第5个管脚。

  将RS-232串口通讯线分成这两种类型是因为有两种不同的串口设备,一种是数据终端设备(DTE)另一种是数据通讯设备(DCE),在不同的线上接收信息,因此,在选择的时候,应该根据两个设备之间连接的实际情况去选择。

  从事电子行业的应该都知道RS-232,RS-232串口通讯线的使用非常更广,它是用于设备之间的串行通讯,但是接法需要视情况而定,RS-232为DB9针,这边简单说下他的引脚定义,大边的朝上,一排5针(朝上):从左到右12345,母头从右2往左12345。一排4针(朝下):从左向右6789,母头从右往左6789。

  在RS-232串口通讯线调试的时候我们需要注意几点:
  1、不同的编码机制不能混接,比如常用的RS-232不能直接和RS422接口相连接,还要市面上各种转换器,一定要通过转换器才能连接;
  2、调试的时候准备好用的调试工具,会有事半功倍的效果,比如用RS-232串口通讯线调试助手等;
  3、建议不要带电拔插RS-232串口通讯线,这样容易造成损坏,这点一定要注意;
  4、对于大型的测量设备,建议用光电耦合器去隔离设备。
